氣動隔膜泵是一種新型輸送機械
一
、隔膜泵安裝之前要了解的事項:1、吸入管與排出管的口徑配置:
(1)吸入管的管徑不得小于泵入口端口徑
(2)出口配管的管徑至少要與出口徑相等
2
氣動隔膜泵安裝:如若忽略安裝細節,長期以來的細心策劃
(1)位置:噪音、安全及其他邏輯因素通常都對設備應安裝的位置有要求。有沖突要求的并聯安裝將可能導致使用區域的阻塞
(2)使用:首先,泵的位置必須是便于使用的
(3)供氣:每臺泵應有一條通氣管,且通氣管應能提供足以達到理想泵送流量的空氣量
(4)安裝高度:請充分考慮泵的自吸能力以避免自吸減少的問題
(5)管路:直至考慮過每個可能發生管路問題的位置后才能zui終決定泵位
3、其他安裝使用情況說明:
安裝應選擇在一個zui短及zui直進出口管路的連接處
。應盡量避免額外的彎管及管件設施。泵體應能獨立支撐所有管路。而且,管路應有序排列以避免給泵體管路裝置產生應力。可以安裝活動軟管以消除泵自然往返動作而產生的應力。若要將泵體與一固定底座連接
,在泵體及底座間的安置緩沖墊將有助減少泵體震動。如果氣動隔膜泵將用于泵送細致介質,則須確認所有的管道接頭必須是密封不外漏的,而且自吸的揚程須于泵的能力所及之內
。要停止泵在緊急情況下的運作
,只需關上安裝在氣管上的“截止”閥門。一個適當?shù)墓δ荛y將終止泵的供氣,從而阻止輸出。“截止”閥門應安裝在離泵不遠的地方以便應付緊急情況。二

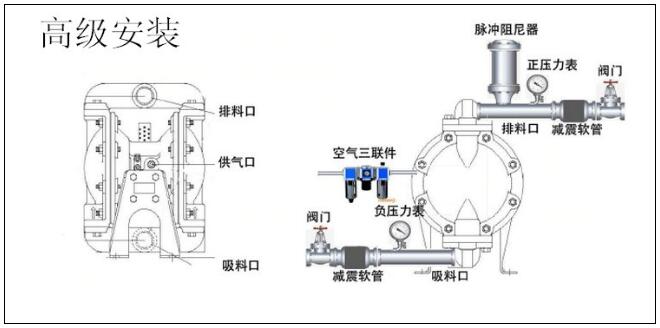

、氣動隔膜泵具體安裝過程:1
、氣動隔膜泵安裝和啟動:把隔膜泵放置在盡量靠近產品的地方,使吸入管線路zui短
、配置零件數量減少,不要減少管路規格。為了延長隔膜壽命,要使泵盡量靠近被抽的液體,入口壓力超過10英尺(3米)液柱時需要安裝一套緩壓調整裝置來延長隔膜壽命。如果安裝硬管道,在泵和管道之間要用短的軟管來連接。軟管可以減緩管道的振動和扭曲2
金屬隔膜泵供氣壓力不得超過125PSI(8.6BAR),塑料泵供氣壓力不得超過100PSI(6.9BAR)
3
、隔膜泵操作前檢查:隔膜泵工作前
,檢察所有**固定物以防松弛,將松的地方擰緊以免泄露,用隨泵所附的卡中所介紹的方法固定。4、隔膜泵進氣和啟動:
啟動時
,空氣閥打開約1/2到3/4圈。泵啟動后,打開空氣閥增加空氣流量以達到要求的流量。5
、氣動隔膜泵排氣:如果膜片壞了,抽取的液體或氣體會進入泵的空氣口
,被排入大氣中,當抽取危險或有毒物質時,需要管道排到合適的地方作安全處理。如果將泵沉入液體中工作
,氣體要從液面上被排出,排氣管不能小于1"(2.45CM)。減少排氣管尺寸會限制氣體流量,降低泵的使用率。當物料水平面高于泵時,則排出口需在更高的地方以防出現虹吸現象。在某種溫度和濕度下,排出的氣體有可能凍結起來
,使用氣體干燥能消除大部分此類問題。6、氣動隔膜泵使用后:
如果用于輸送易固化的物質,為了防止泵受損
,每次使用后都要徹底清洗干凈泵。(使用后,留在泵中的產品已變干或粘在泵上隔膜泵的空氣分配閥和導向閥都是按照無潤滑油來設計的
氣動隔膜泵進料管一般不用裝閥門,直接選口徑和隔膜泵相配的管就可以了
,注意進料管要有一定強度,不然工作時管會癟了,影響進料。一般在出料管加個閥門,看現場工況,是裝手動閥門或自動閥門。管路,閥門的選擇要注意和物料性質(如酸堿性,腐蝕性等等)相匹配。氣路一般要裝三聯件(調壓
,排水,潤滑),一般進口泵不用加潤滑油。球閥,流量調節閥(可選)。如果要求嚴格的場合還要求加裝穩壓器
,壓力表,檢漏儀等。上一篇:不銹鋼氣動隔膜泵無須用油潤滑
